板鏈斗式提升機斷鏈解決方案

發布時間：2021-04-12 17:22:56作 者：瀏覽次數：次

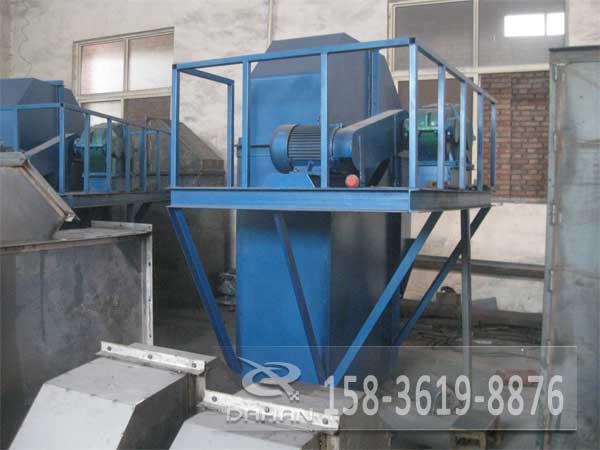

板鏈斗式提升機是由國外引進先進技術研制的新產品，主要技術參數符合機械部標準。采用自流式裝料,重力式卸料.鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。該機適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送,物料溫度在250℃以下。

板鏈斗式提升機鏈條斷鏈存在的問題：

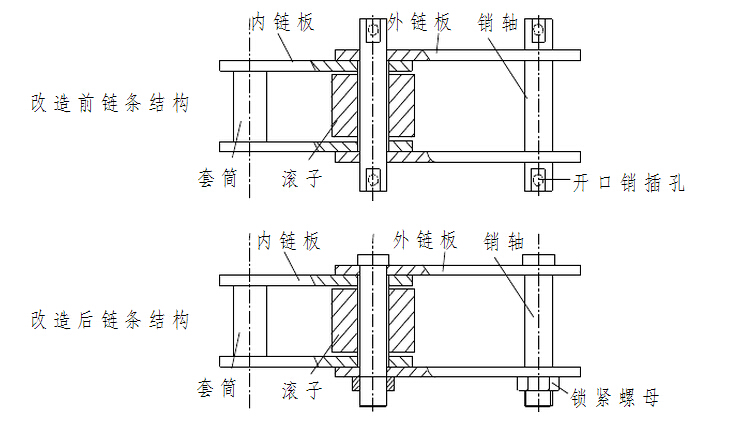

1、原鏈條銷軸為Φ14的圓柱銷，兩端15mm均被削低2mm，削出的平面中部開有通孔用來安裝開口銷。由于內、外鏈板間的拉力正好作用于兩端的平面上，當鏈條達到一定負荷且銷軸出現金屬疲勞后，銷軸薄弱的兩端開始頻繁斷裂。

2、提升機底部為密閉設計，銷軸上用來固定其防止位移的開口銷很容易被提升機底部集料磨損，一旦開口銷松脫銷軸后竄，外鏈板便會脫落，造成銷軸單邊受力滑出套筒或被拉斷，致使鏈條垮塌。 /3、 提升機鏈輪和鏈條滾子均為40Cr材質，運行中均有不同程度磨損，但滾子的磨損無法進行修復，久之便會出現破裂現象，導致鏈條套筒直接受力帶來安全隱患。

3、鏈板、銷軸材質選用45#鋼，表面硬度較低不耐磨，且鏈板過薄只有3mm，在交變應力載荷作用下，銷軸及鏈板表面易發生疲勞損傷并終發生疲勞斷裂。

中間鏈滾中的銷軸的斷裂是鏈條斷鏈的直接原因，根據現場檢測人員提供的數據按照VDI2324安全系數計算標準得出的結論為現場安全系數為7.15。

板鏈斗式提升機鏈條斷接的解決方案：

（小）～7.5（大），低于10的要求。解決辦法是更換破斷力高的銷軸：破斷力從1500kN升至2000kN，安全系數也就從7.15提升至9.6。為驗證理論數據的正確性，對2號提升機進行檢查，發現該提升機也有少量銷軸出現斷裂。

1、安裝精度：將頭尾輪主軸的水平度、中心度重新找正，嚴格按照行業安裝標準將水平度控制在0.04mm/m以內，中心度偏差控制在±2mm以內，減小鏈條的擺動給銷軸形成的剪切力，這種反復的剪切作用超過銷軸的強度屈服極限，造成銷軸的斷裂。

2、補焊磨損的鎖定卡：物料（特別是水渣）長時間在鎖定卡和中間鏈滾輪邊之間摩擦，使鎖定卡磨損，不能起到應有的緊固外連接片和中間鏈滾的作用，使中間鏈滾脫開，如果該處銷軸斷裂鏈條勢必就會脫開，因此對磨損的鎖定卡進行焊補。

3、現場檢測發現頭輪輪緣磨損了6mm(從30mm至24mm)，這樣就加大了對鏈條的磨損，按技術要求更換輪緣；更換提升機出料口擋料皮，減少回料以降低提升機運行負荷。
