管式螺旋輸送機概述

管式螺旋輸送機一直被廣泛用于國民經濟各部門，如建材、冶金、化工、電力、煤炭、機械、輕工、糧食及食品行業,適宜輸送粉狀、顆粒狀、小塊狀物料,如水泥、煤粉、糧食、化肥、灰渣、沙子、焦炭等。不宜輸送易變質、粘性大、易結塊的物料,管式螺旋輸送機工作環境溫度通常為-20～40℃，輸送物料的溫度一般為-20～80℃，LS螺旋輸送機適宜水平和小傾角布置，傾角以不超過15°為宜，如傾斜角度過大請選用GX系列螺旋輸送機，或與我公司技術部門聯系進行單獨設計。

輸送純堿粉

無軸管式螺旋輸送機輸送污泥

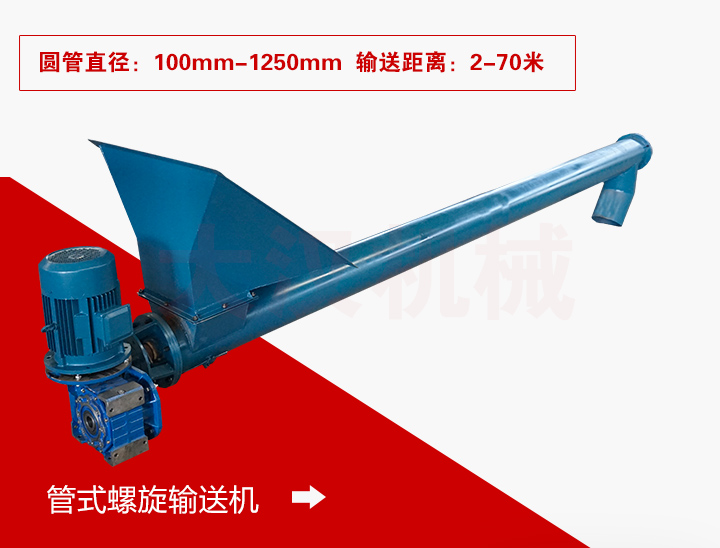

管式螺旋輸送機是一種常見的輸送設備，通常用于水泥、顆粒物料、粉末等物料的輸送。它與普通的螺旋輸送機相比，具有管式結構，可以更好地控制物料的流動，減少粉塵的產生，同時也能夠更有效地防止物料的溢出。

管式螺旋輸送機結構

管式螺旋輸送機主要由電機減速器、進料口、出料口、尾軸承、螺旋體等組成。

電機減速器：用于提供動力和控制輸送機的轉速。電機減速器將電能轉換為機械能，并通過減速器將轉速適配到所需的輸送速度。

進料口：物料進入輸送機的入口，通常位于輸送機的一端。進料口可以設計成不同形式，以適應不同的物料進料方式。

出料口：物料從輸送機中排出的出口，通常位于輸送機的另一端。出料口可以設計成不同形式，以滿足物料的排出要求。

尾軸承：位于輸送機的出料端，用于支撐螺旋體的轉動，并承受輸送機產生的軸向力和徑向力。

螺旋體：由螺旋軸和焊接在軸上的螺旋葉片組成，根據螺旋葉片在轉動軸上盤繞方向的不同，管式螺旋輸送機螺旋葉片分為左旋和右旋兩種。

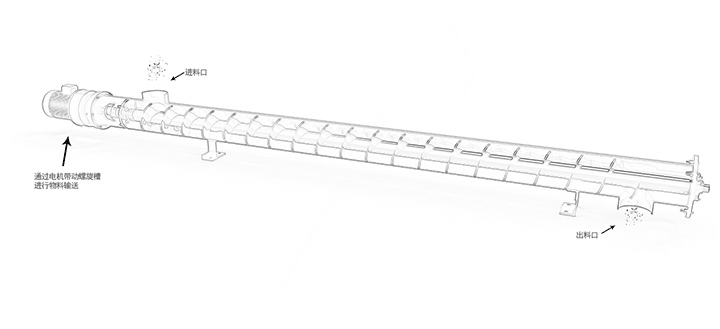

管式螺旋輸送機的工作原理

具體來說，管式螺旋輸送機的工作過程如下：

管式螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

1.物料通過進料口進入輸送管。

2.螺旋葉片將物料沿固定軌道向前推運。

3.在螺旋葉片的推運下，物料逐漸向前移動。

管式螺旋輸送機的特點

管式螺旋輸送機具有許多獨特的特點，使其在各種行業中得到廣泛應用，它是一種快速、可靠的物料輸送設備。管式螺旋輸送機可以根據客戶的具體需求定制不同規格和型號，以滿足不同物料輸送的要求。以下是管式螺旋輸送機的一些主要特點：

1、整機體積小、轉速高、確?？焖倬鶆蜉斔?。

2、外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好。

3、管式螺旋輸送機輸送量可達142立方/時，輸送距離可達2-70米。

4、出料端設有清掃裝置，整機噪聲低、適應性強，進出料口位置布置靈活。

5、適用于各種物料的輸送，包括粉狀物料、顆粒物料、塊狀物料等，在水泥工業、化工、食品加工等領域。

6、能夠有效防止物料在輸送過程中的溢出，確保物料被順利輸送至目的地，提高輸送效率。

管式螺旋輸送機型號及參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

管式螺旋輸送機應用范圍

管式螺旋輸送機是工農業各部門機械化運輸工作的主要機組，可使運輸工作減輕勞動強度，提高工作效率，應用范圍很廣。適用于各行業，如建材、化工、電力、冶金、煤炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等，物料溫度小于200℃。螺旋機不適于輸送易變質的、粘性大的、易結塊的物料。

管式螺旋輸送機整機布置形式

一臺管式螺旋輸送機通常由螺旋機本體、進出裝置、驅動裝置三大部分組成。

螺旋機本體由頭節、中間節、尾節三種組成。一般情況下，出廠總裝時將中間節按長短依次排列，長的中間節靠近頭節，相同 長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。

在頭節內裝有支推軸承承受軸向力，在中間節和尾節內裝有用軸承支承螺旋軸，此外，在尾節內還裝有可軸向移動的徑向軸承以補償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋（S制法）和帶式螺旋（D制法）兩種。各螺旋軸之間采用法蘭式聯接， 保證了聯接軸的互換性，便于維修。

機蓋為瓦片式并用蓋扣夾緊在機殼上，若需改進密封性能，用戶可自行在機蓋與機殼間加防水粗帆布。

進、出料裝置有進料口，方型出料口，手推式出料口，齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進、出料口位置時應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。

驅動裝置有ZQ系列減速器+Y系列電動機，YTC齒輪減速電機兩種。

管式螺旋輸送機案例

購買管式螺旋輸送機需要注意的事項

輸送的物料：較好是粉料干物料比重不要太重。

傾斜角度：0-60°。

輸送長度：傾斜角度越大輸送長度不宜過長。

電機功率：根據輸送長度傾斜角度輸送量來確定需要選用的電機功率，選大不選小。

螺旋轉速：根據規格型號傾斜角度選用螺旋輸送機轉速，傾斜角度越大轉速越快。

管式螺旋輸送機廠家

作為一家專業的管式螺旋輸送機廠家，我們致力于設計、制造和供應高質量的輸送設備，為客戶提供可靠的解決方案。我們以優質的產品和卓越的服務贏得了客戶的信賴和贊譽。

1.高質量制造：我們采用先進的制造工藝和技術，確保產品的質量和可靠性。每臺管式螺旋輸送機都經過嚴格的質量控制和檢驗，以確保其穩定的性能和長壽命。

2.定制化設計：我們根據客戶的具體需求和應用場景，提供定制化的設計方案。從輸送能力、輸送距離到角度調整，我們可以根據客戶的要求進行靈活的設計和調整，以滿足其特定的輸送需求。

3.準時交付：我們重視客戶的時間和項目進度，致力于按時交付產品。我們擁有高效的生產管理和物流體系，確保訂單的準時交付，為客戶的生產計劃提供穩定的支持。

4.優質服務：我們的團隊由經驗豐富的工程師和技術人員組成，能夠提供專業的咨詢、安裝調試和售后服務。我們始終以客戶滿意為目標，為客戶提供全方位的技術支持和解決方案。

5.可靠性和安全性：我們注重產品的可靠性和安全性。我們的管式螺旋輸送機經過嚴格的測試和質量控制，確保其在工作過程中的可靠性和安全性，為客戶提供安心的使用體驗。

無論您需要小型還是大型的管式螺旋輸送機，我們都可以根據您的需求提供最佳的解決方案。如果您對我們的產品感興趣或有任何疑問，請隨時與我們聯系。我們期待與您合作，為您提供優質的管式螺旋輸送機及相關服務。
